山大世纪电力生产智能安全管理系统



    在供电生产中,工作票与操作票是电力系统进行各种检修工作与倒闸操作的基础,是由多个部门相互配合、协调处理完成的。随着改革的逐步深入和现代社会经济的高速发展,电网的规模越来越大,操作的内容、管理的设备越来越多,供电人员的检修任务越来越繁重,但是传统的电气工作票与操作票管理模式(手工填票)仍处于低水平、低效率的状态,不仅存在着大量重复性的劳动,且存在着很多弊端和缺点:

    1、手工填票,字迹不一,缺乏规范性;

    2、查阅困难,不便于对历时较长的两票进行查找;

    3、保存困难,容易造成重要数据丢失;

    4、不便于考核统计工作;

    5、信息的再利用程度低;

    6、不能够满足电力企业管理标准化、规范化和科学化的要求;

    7、工作票书写过程中所作的安全措施可能有漏项,遗漏的安全隐患容易导致事故发生。

    鉴于以上所述手工开票所存在的弊端和当今计算机行业在人们生活中的快速发展,本公司本着在开票中提高业务处理效率,避免人为因素干扰,实现无笔化处理的原则,并保证《国家电网公司电力安全工作规程(变电站和发电厂电气部分、电力线路部分)(试行)》的认真贯彻执行,使电气工作票、操作票(以下简称“两票”)的填写和执行标准化、规范化、程序化,并利用计算机网络和软件进行工作票的拟写、传输和审核工作,进行操作票的建立、审核、执行、统计等工作。在作了大量的需求调研和分析之后,我公司设计开发了一套应用于电力系统的山大世纪电力生产智能安全管理系统(简称为EISM)。用户使用本系统可以完成变电站第一、二种工作票,电力线路第一、二种工作票,电力电缆第一、二种工作票,变电站、线路事故应急抢修单与变电站、线路、低压倒闸操作票等几种票的填写、审核、执行及考核工作,并可按照需求查询、统计出相应工作票与操作票的信息,方便电力系统两票的管理与查阅。

    这套软件具有良好的人机交互界面与简单的操作方式,特别符合我国电力系统的开票习惯,一定能提高广大使用者的工作效率,并且能使工作票与操作票的管理工作提高到一个新的高度,为人民电力事业的发展做出贡献。

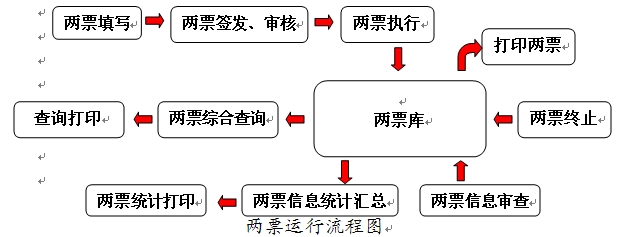

    本系统是按照下面的工作流程对两票进行填写、签发、审核、查询及统计等工作:

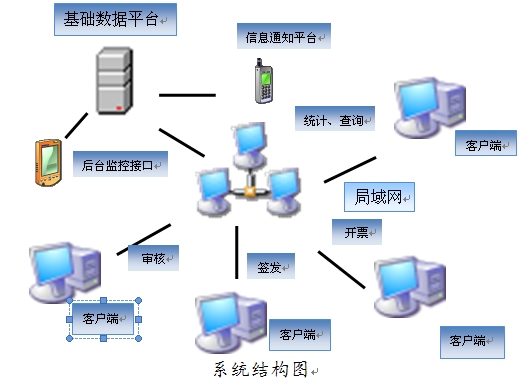

    本系统可以实现多站、多图、多任务并行操作,允许一机多站、一站多图操作;在一站多图各接线图间可任意切换,方便显示和操作。

    本系统主要包括两部分:SDGDraw绘图软件、山大世纪电力生产智能安全管理系统。其中绘图软件用来绘制在管理系统中使用的一次接线图,并配置设备的相应信息;管理系统介绍了两票的开办、执行、管理、查询和统计等,另外附加其他功能模块。

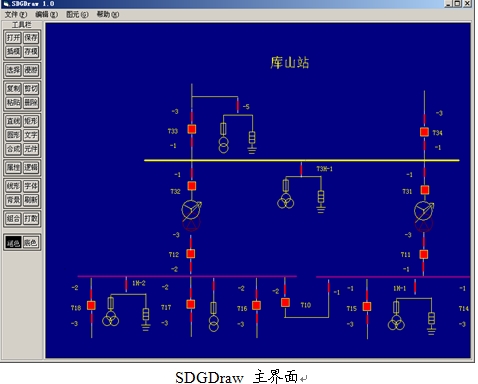

绘图软件操作界面如下图所示:

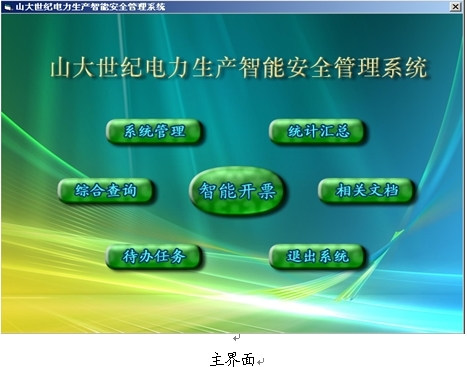

    两票系统主界面如下所示:





工作票模块的主要功能

    1、多种工作票样式模板

    可开出变电站第一种、第二种工作票,电力线路第一种、第二种工作票,电力电缆第一种、第二种工作票,以及多种票据相应附页,可扩充其它种类的电气工作票以及表单。开出的以上各票的格式完全遵循最新颁布的《国家电网公司电力安全工作规程》中提供的票样格式。

    2、提供图形智能开票、手工输入开票与调用历史票开票等开票方式

    系统提供图形智能开票、手工输入开票与调用历史票开票等多种方式开办工作票。图形智能开票通过在接线图上单击要操作的设备的方法来生成工作票,在操作时系统会自动判断用户所操作的项目是否正确,防止用户填写错误。手工输入开票通过手工输入各项内容的形式来生成工作票,调用历史票开票通过调用系统中已保存的票来生成新票。

    3、填写内容完整性检查功能

    系统在用户填写完工作票并点击保存时,自动检查所要求填写内容的完整性。检查完后会显示那些内容没有填写,如果用户确定内容为空,系统会自动填写为“无”。

    4、填写内容条件约束

    工作票的填写内容中,是有限制的,例如开工时间与完工时间,系统自动设置了完工时间比开工时间早的限制。

    5、网上传递功能

    用户填写完工作票之后,可通过网络将工作票发送给相关人或单位进行审核或审批,如果检查有错误或不确定的地方,可退回工作票要求相关人员进行核实。

    6、密码签名保护功能

    系统对所有的签名部分(工作票签发人、工作负责人等)都采用电子签名的方式,用户签完名之后,所填写的相关内容会自动变为“只读”状态,防止其他人有改动。

    7、完善的角色保密性及权限、安全机制

    系统设立密码分级管理功能,管理员可根据公司下发的关于三种人(工作票签发人、负责人、许可人)职责的公文设置人员权限,每个人员都有各自的密码;同时系统能够对每个用户的操作进行详细记录,保证了系统安全可靠。

    8、严格的流程控制功能

    工作票内容严格依照开票流程逐级依次填写、审批。系统自动控制内容的填写次序,将用户当前不能填写的内容锁定,仅开放流程允许填写的内容,并以不同颜色加以区分,防止越级填写。

系统控制工作票的状态、发送次序,将用户当前不能发送的接收人或单位锁定,仅开放流程允许接收的人或单位,防止越级发送。

    9、来电提醒功能

    当接收人收到工作票时,系统会自动进入待办事宜,产生一条记录,提醒接收人注意办理,保证工作票快速流转。系统也提供人工方式、短信、Email等方式来提醒相关用户,用户可根据自己的需要选择。

    10、严格的票号管理功能

系统对生成的工作票进行统一的编号管理。系统能够根据用户需要设定编号格式,自动进行连续唯一编号。

    11、两票具有关联性

    在工作票处理过程中需要安全措施操作的地方,系统会直接创建安全措施操作票或者关联已经存在的操作票在作为该票的安全措施操作票,在浏览工作票或操作票时,可同时查看与之相关联的操作票或工作票信息。

    12、具有打印功能

    所有开出的票可在各阶段从联网计算机上进行票面的预览及打印,输出格式维护方便。

    13、日志记录功能

    每个用户登录本系统后所做的各种操作,都会被系统自动记录下来,形成操作日志,便于日后的查询。

    14、工作票的存档功能

    工作票执行完后自动转为存档状态,此种状态下不允许进行修改,只能进行浏览。具有权限的用户可以删除不必再存档的工作票。

    15、工作票的审查功能

    工作票存档后,相关人员可以对其进行审核,以监督工作票的执行质量。本系统支持用户对工作票的多级审查,包括班站长检查、车间审查、公司审查,审查结果可同时显示给用户查看。

    16、统计汇总以及查询功能

    本系统所具有的统计汇总模块,用户可根据自己的需要选择,例如年、月、票类别、出票单位、工作班组等, 统计结果可生成统计表,用户可随时打印输出;汇总结果可在当前汇总结果区域查看。灵活的综合查询模块,可根据工作票的进度、票类型、组织机构、时间等相关信息进行查询,快速方便,查询结果可通过饼图、彩色直方图等形式直观的显示。

    17、工作票票面格式、工作流程自定义功能

    我们可根据用户的具体要求预先设置好本系统中所有工作票的票面格式以及工作流程,尽量减轻用户的工作量。

操作票模块的主要功能

    1、图形智能开办操作票

    系统提供操作票的图形智能开票功能,通过在软件的一次接线图中操作,直接生成所需操作票,在操作中,不符合逻辑的操作被禁止,并给出错误提示与正确操作的相关说明。

    2、界面切换

    系统将界面分为显示系统图和操作票两种方式。用户在不同的情况下可以采用不同的显示模式。

    3、操作票的逻辑判断功能

    系统应能完成一次设备如断路器、隔离开关、接地刀闸、一次保险等闭锁逻辑,还应支持一次、二次设备之间的闭锁,包括保护功能投退、控制保险、合闸保险、远方/就地开关等与一次设备的闭锁。闭锁逻辑应满足全站停送电的要求,对越级停送电应有闭锁逻辑。在不同的运行方式和不同的操作任务下,满足不同的闭锁关系,生成正确无误的操作票。对所有不符合电力规范的操作进行判断,并给出提示,同时禁止用户在操作票上记录该操作。

    4、手工填票与典型性开票方式

    用户可根据自己的实际情况选择图形智能开票、手工开票与典型性开票中的一种进行开票,手工开票通过手工输入各项内容的形式来生成票,调用历史票开票通过调用系统中已保存的票来生成新票。

    5、手动修改功能

    用户利用上述三种方法中的任何一种开出的模拟票,都可以再进行手工增加、修改或删除任何一条记录。

    6、票号管理功能

    系统可根据用户的要求生成各个票的编号,并可根据当时的实际工作步骤生成相应的页号,方便用户的查找。

    7、密码签名设置

    系统对所有的签名部分都采用电子签名的方式,用户签完名之后,所填写的相关内容会自动变为“只读”状态,防止其他人有改动。

    8、统计汇总以及查询功能

    本系统所具有的统计汇总模块,用户可根据自己的需要选择,例如年、月、票类别、出票单位、工作班组等,统计结果可生成统计表,用户可随时打印输出;汇总结果可在当前汇总结果区域查看。灵活的综合查询模块,可根据操作票的进度、票类型、组织机构、时间等相关信息进行查询,快速方便,查询结果可通过饼图、彩色直方图等形式直观的显示。

    9、操作票打印功能

    生成的操作票可以打印输出,在打印时系统会自动判断操作票是否已生成票号。管理员可以通过设置系统参数对打印进行控制,例如设置未生成票号不能打印等。操作票一旦打印输出后,操作票的内容和编号都不能随便修改。

    10、设备状态可设置功能

    系统可以与实时信息系统接口,从而获得设备的实际运行状态。对于未接入实时信息系统的,可以通过以下两种方式调整设备的状态。

    开票后自动“记忆”

    用户在模拟操作开票过程中,会改变设备元件的状态,当保存操作票时,系统自动记录设备元件的改变,则操作票执行后,系统运行方式会根据操作票的内容发生改变。

    手工调整

为了保证系统运行方式与实际设备一致,系统提供了“调整初态”功能,用户在该模式下,可以直接通过单击调整一次、二次设备元件的运行方式,并保存。

    11、日志记录功能

    系统会自动记录用户在本系统中的所有重要操作,形成操作日志。通过日志可以查阅开票的情况、对系统的更改情况(更改页号、闭锁逻辑关系、运行方式等)。有权限的用户可以通过日志浏览界面查看每个用户的操作记录。

    12、操作票的自动预演功能

    系统具有操作票的自动预演功能,系统根据模拟操作提供预演功能,分步模拟各项操作,不符合闭锁逻辑的操作步骤不能通过。

    13、操作票存档

    操作票现场操作完毕后,需要将操作信息回填,回填后操作票会转入存档状态,存档后的操作票不能再进行修改。

    14、操作票的审查功能

    操作票存档后,相关人员可以对其进行审核,以监督操作票的执行质量。本系统支持用户对操作票的多级审查,包括班站长检查、车间审查、公司审查,审查结果可同时显示给用户查看。

    15、操作票的统计汇总功能

    本系统所具有的统计汇总模块,用户可根据自己的需要选择,例如年、月、票类别、出票单位、工作班组等,统计结果可生成统计表,用户可随时打印输出;汇总结果可在当前汇总结果区域查看。

    16、矢量图形绘制功能

    本系统具备完整的变电站电气一次主接线图,包括母线、变压器、断路器、隔离开关、线路、电容器、站变等一次设备,以及接地刀闸、接地线等其他可操作的设备。对于设备用户可以灵活设置具体设备的属性、五防条件及操作描述语等。

    17、简单方便的五防系统接口功能

    充分考虑系统的实用性,避免重复劳动,在设计绘图工具时,为五防锁号、五防条件等都预留了接口,对实现微机五防的站所,通过该系统开出的操作票可以直接导入电脑钥匙。

    18、系统方便的维护与扩展功能

具有扩展能力,提供方便的图形维护功能,能够在线修改一次及二次接线图,包含电网所有常用接线方式,适应电网增加变电站或新设备的需要,可在图中方便的进行电气设备基本信息的维护及增加、删除等工作。

    19、方便的仿真学习功能

    用户可以通过使用仿真模拟演练基础数据平台,完全仿真实际工作环境,根据不同需要进行演练或者培训。

    20、具有操作术语库管理功能

    本系统具有操作术语库管理功能,操作术语规范,可对工作票、操作票术语库进行管理维护。


系统功能特点:

1.      依据地图选站填写工作票和操作票,通过网络传递票样,结合一次性接线图进行智能开票。

2.      设备实时信息采集。

3.      五防电脑钥匙的运用,大大提高了安全可靠性。

4.      短信和邮件平台,传递信息快速准确。

5.      审查统计方便快捷。
