山大世纪低压线损实时监控分析系统,旨在研究低压台区工况实时监测技术,达到节能降损,提升企业效益的目的。
山大世纪低压线损实时监控分析系统主要包括两部分:低压线损实时监测仪、线损理论计算与分析软件。
系统可实时对现场终端数据进行召测,根据召回的数据进行统计分析计算,得到低压台区较为准确的运行参数和指标值,通过分析历史数据和实时数据,测算台区理论损耗情况,为下达合理的管理指标、强化营业基础管理提供依据。
系统主要功能模块包括:理论线损离线计算模块、数据库管理模块、数据采集模块、实时监控模块、图形分类显示模块、报表分析模块。
1. 理论线损离线计算
根据已知台区参数,遵循国家电力行业标准《电力网电能损耗计算导则》(DL/T 686-1999)、《农村电网节电技术规程》(DL/T 738-2000),计算线损率,等值电阻等理论数值。
2. 数据的实时采集
通过与GPRS/CDMA公用网连接的专线,定时从线损实时监测终端召唤数据,包括电压、电流、有功无功功率、有功无功电量、线损功率、线损电量、线损率等由终端提供的数据。
3. 数据的实时监测
数据的实时监测主要以数值量为主,如三相电压,三相电流,有功功率,无功功率,有功无功电量等,另还可以根据需要监测部分状态量。
为了便于进行管理和统计,系统要对一些数据值进行记录和监测,通过实时数据窗口实时分区显示当前最新的数据变化。
4. 数据的分类查询与统计
可按照设备类型,参数类型,日期等查询数据。便于用户进行数据的过滤统计和分析。
5. 数据图形的分类显示(曲线图、饼图、棒图等)
作为数字显示的补充,图形化显示的数据更加直观,更能体现整体变化趋势。系统可提供多种数据显示方式,除最基本的数值显示外,还提供饼图、棒图和曲线图等显示形式。并可提供灵活的图形硬拷贝输出功能。系统还可提供强大的实时图形显示、输出功能,满足用户的要求。
曲线图:曲线图用于表示在一段连续时间内发生的大量数据。
饼图:饼图将数据显示为整体的一定比例。饼图常用于在各组之间进行比较。在饼图上放置某数值字段后,该图将计算每个值相对总计的百分比。
棒图:棒图将序列显示为一组按类别分组的垂直图条。棒图对于显示一段时间的数据变化或说明各项之间的比较来说十分有用。
6. 数据的报表显示(日报表、月报表、年报表等)
报表作为一种监查和记录的手段,在实际应用中非常重要。报表的制作和生成系统也是电力相关软件的重要功能组成。本系统可提供简单方便实用的报表功能。

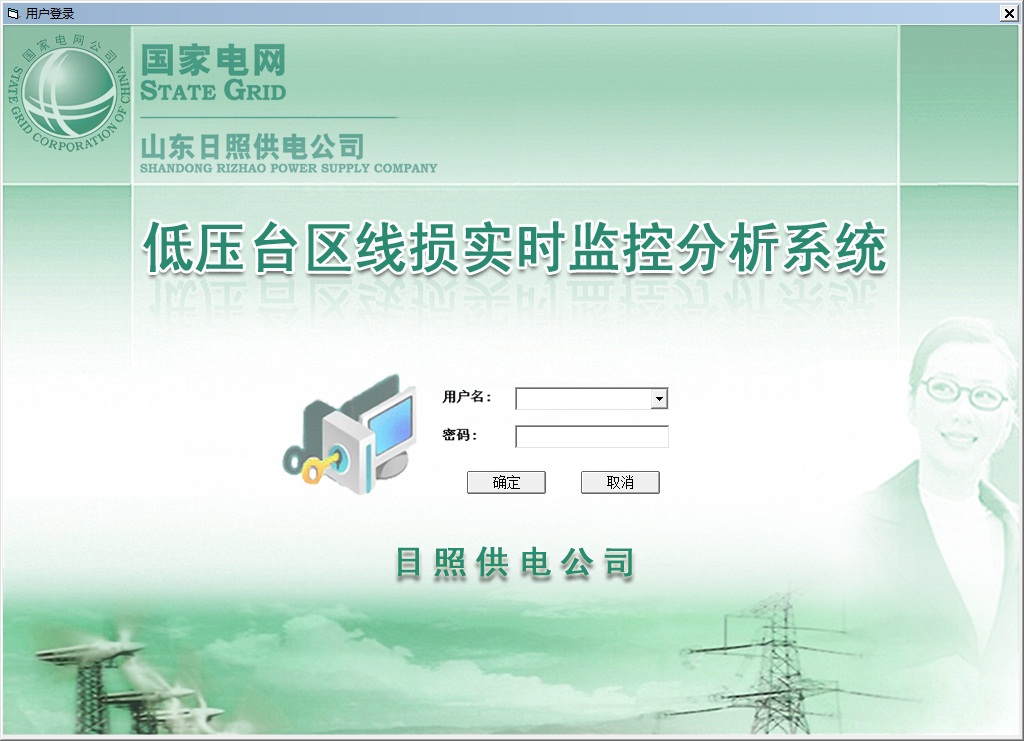

登录界面
低压线损实时检测与分析系统客户端主界面
